Hình chiếu đứng là một trong ba hình chiếu cơ bản trong bản vẽ kỹ thuật, cùng với hình chiếu bằng và hình chiếu cạnh.
Mục đích của hình chiếu đứng là thể hiện rõ nhất chiều cao và hình dạng chính của vật thể khi nhìn từ phía trước.
Nói cách khác, thu hình chiếu đứng chính là quan sát vật thể theo hướng chiếu vuông góc từ trước vào vật thể, rồi biểu diễn lại hình dạng của nó lên mặt phẳng hình chiếu.
Hiểu đúng về “hướng chiếu” trong hình chiếu vuông góc
Trước khi thu được hình chiếu đứng, ta cần xác định hướng chiếu – tức là hướng nhìn của người quan sát đối với vật thể.
Trong bản vẽ kỹ thuật, có 6 hướng chiếu cơ bản tương ứng với 6 mặt của hình hộp tưởng tượng bao quanh vật thể:
-
Hướng chiếu trước → cho hình chiếu đứng
-
Hướng chiếu trên → cho hình chiếu bằng
-
Hướng chiếu trái → cho hình chiếu cạnh trái
-
Hướng chiếu phải → cho hình chiếu cạnh phải
-
Hướng chiếu dưới → cho hình chiếu dưới
-
Hướng chiếu sau → cho hình chiếu sau
Như vậy, hướng chiếu đứng chính là hướng nhìn từ trước vào vật thể, vuông góc với mặt phẳng đứng (mặt phẳng hình chiếu đứng).
Nguyên tắc cơ bản khi thu hình chiếu đứng
Khi thu hình chiếu đứng, ta cần tuân theo 3 nguyên tắc quan trọng trong hệ thống hình chiếu vuông góc:
-
1. Chiếu vuông góc:
Tia chiếu (đường thẳng biểu diễn hướng nhìn) phải vuông góc với mặt phẳng hình chiếu.
Điều này giúp hình thu được không bị méo, giữ đúng tỉ lệ và hình dạng thật. -
2. Giữ đúng tỷ lệ và kích thước:
Mọi kích thước được thể hiện trong hình chiếu phải tương ứng chính xác với vật thể thật theo cùng tỷ lệ bản vẽ. -
3. Biểu diễn phần nhìn thấy và bị che khuất:
-
Các đường nét thấy được vẽ bằng nét liền đậm.
-
Các đường bị khuất vẽ bằng nét đứt mảnh, để phân biệt các chi tiết ẩn bên trong.
-
Các bước thu hình chiếu đứng từ hướng chiếu
Để hiểu rõ quá trình, ta có thể hình dung theo các bước thực hành dưới đây:
Bước 1: Xác định hướng nhìn chính (hướng chiếu đứng)
Đặt vật thể sao cho mặt chính hướng về phía trước – đây là mặt thể hiện đặc trưng nhất của vật.
Ví dụ: đối với cái ghế, hướng chiếu đứng là nhìn từ trước ghế – thấy được tựa lưng và bề mặt chính.
Bước 2: Vẽ khung giới hạn cho mặt phẳng hình chiếu
Tưởng tượng một mặt phẳng thẳng đứng (như tấm kính) vuông góc với hướng nhìn. Đây là nơi bạn sẽ chiếu vật thể lên.
Bước 3: Chiếu vuông góc từng điểm của vật thể lên mặt phẳng
Từ mỗi điểm trên vật thể, kẻ một tia chiếu vuông góc với mặt phẳng hình chiếu.
Giao điểm của tia chiếu với mặt phẳng chính là hình chiếu của điểm đó.
Bước 4: Nối các điểm hình chiếu lại theo đúng hình dạng vật thể
Sau khi có các điểm chiếu, nối lại để tạo thành hình chiếu hoàn chỉnh (đường bao và các chi tiết bên trong).
Bước 5: Thể hiện đường thấy và đường khuất
Đánh dấu rõ ràng bằng nét vẽ đúng quy định kỹ thuật:
-
Nét liền đậm cho phần thấy.
-
Nét đứt mảnh cho phần khuất.
Bước 6: Ghi kích thước nếu cần
Nếu hình chiếu đứng được dùng trong bản vẽ kỹ thuật chi tiết, cần ghi rõ kích thước chiều cao, chiều rộng… theo tiêu chuẩn TCVN hoặc ISO.
Ý nghĩa của hình chiếu đứng trong bản vẽ kỹ thuật
Hình chiếu đứng có vai trò vô cùng quan trọng, bởi nó là hình chiếu chủ đạo giúp người đọc bản vẽ nhận biết:
-
Chiều cao và hình dạng chính của vật thể.
-
Cấu trúc tổng thể và phần nổi bật phía trước.
-
Vị trí tương quan với các hình chiếu khác (hình chiếu bằng và cạnh).
Khi kết hợp hình chiếu đứng, bằng và cạnh, ta có thể tái hiện hình dạng 3D của vật thể trong trí tưởng tượng, dù bản vẽ chỉ ở dạng 2D.

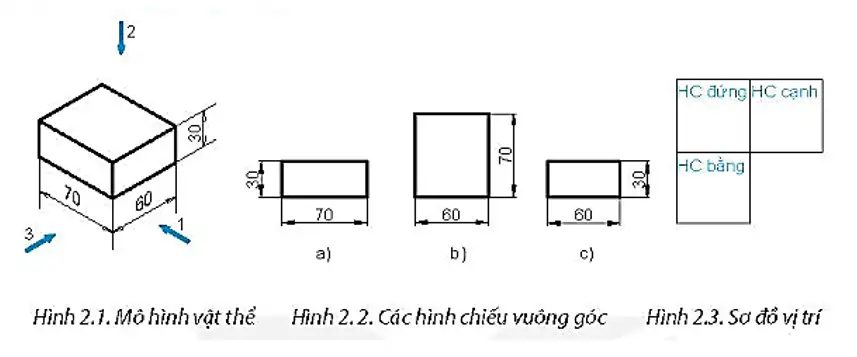

Ví dụ minh họa dễ hiểu
Giả sử ta có một hình hộp chữ nhật có:
-
Chiều dài 60 mm
-
Chiều rộng 40 mm
-
Chiều cao 30 mm
Nếu nhìn từ phía trước, ta sẽ thấy:
-
Chiều cao (30 mm) thể hiện theo trục đứng.
-
Chiều dài (60 mm) thể hiện theo trục ngang.
-
Không thấy được chiều sâu (40 mm), nên không biểu diễn trong hình chiếu đứng.
Kết quả: hình chiếu đứng của hình hộp là một hình chữ nhật có kích thước 60 x 30 mm.
Phân biệt hình chiếu đứng, bằng và cạnh
Để tránh nhầm lẫn trong học tập và thực hành, cần nhớ:
| Loại hình chiếu | Hướng chiếu | Mặt phẳng chiếu | Thể hiện rõ nhất |
|---|---|---|---|
| Hình chiếu đứng | Từ trước | Mặt phẳng đứng | Chiều cao + chiều rộng |
| Hình chiếu bằng | Từ trên xuống | Mặt phẳng ngang | Chiều rộng + chiều sâu |
| Hình chiếu cạnh | Từ trái hoặc phải | Mặt phẳng cạnh | Chiều cao + chiều sâu |
Như vậy, hình chiếu đứng luôn thể hiện mặt chính của vật thể, là hình được đặt ở vị trí trung tâm trong bản vẽ kỹ thuật tiêu chuẩn.
Một số lưu ý khi thu hình chiếu đứng
-
Luôn chọn hướng nhìn chính sao cho thể hiện được nhiều đặc điểm nhất của vật thể.
-
Hình chiếu đứng phải đặt ở giữa bản vẽ, hình chiếu bằng ở dưới, hình chiếu cạnh ở bên phải (theo quy ước Việt Nam và châu Âu).
-
Không cần thể hiện chiều sâu trong hình chiếu đứng, vì nó đã được thể hiện ở hình chiếu khác.
-
Đối với vật thể phức tạp, có thể thêm hình cắt để thể hiện chi tiết bên trong.
Câu hỏi thường gặp (FAQ)
Hình chiếu đứng dùng để biểu diễn phần nào của vật thể?
→ Dùng để biểu diễn mặt chính, thể hiện chiều cao và chiều rộng của vật thể.
Hướng chiếu đứng được xác định như thế nào?
→ Hướng chiếu đứng là hướng nhìn từ trước vào vật thể, vuông góc với mặt phẳng hình chiếu.
Vì sao hình chiếu đứng lại quan trọng nhất trong bản vẽ kỹ thuật?
→ Vì nó thể hiện rõ đặc trưng, hình dạng chính và kích thước chủ yếu của vật thể, giúp người đọc dễ hình dung tổng thể.
Có thể đổi hướng chiếu đứng được không?
→ Có thể, nhưng phải ghi chú rõ ràng trong bản vẽ để tránh hiểu nhầm khi đọc hình.
Kết luận
Thu hình chiếu đứng từ hướng chiếu là kỹ năng nền tảng trong bản vẽ kỹ thuật và thiết kế cơ khí, giúp biểu diễn vật thể chính xác và khoa học.
Nắm vững quy tắc này không chỉ giúp đọc – vẽ bản vẽ dễ dàng, mà còn là bước đệm để hiểu sâu các kỹ thuật vẽ hình chiếu trục đo, hình chiếu phối cảnh, hoặc mô hình 3D CAD trong công nghệ hiện đại.
