Bản vẽ chi tiết là ngôn ngữ chính thức của ngành kỹ thuật, dùng để truyền đạt đầy đủ thông tin về hình dạng, kích thước, vật liệu và yêu cầu kỹ thuật của một chi tiết hoặc bộ phận cụ thể. Dù là trong cơ khí, xây dựng, điện tử hay kiến trúc, hiểu và đọc đúng bản vẽ chi tiết là kỹ năng quan trọng để đảm bảo sản phẩm cuối cùng chính xác, an toàn và đạt tiêu chuẩn kỹ thuật.
Vậy khi đọc bản vẽ chi tiết, nên bắt đầu từ đâu? Cần lưu ý điều gì để hiểu đúng ý đồ người thiết kế? Bài viết dưới đây sẽ giúp bạn khám phá toàn bộ quy trình đọc bản vẽ chi tiết một cách khoa học, chính xác và chuyên nghiệp nhất, đồng thời cung cấp thêm nhiều kiến thức thực tiễn có giá trị cao.

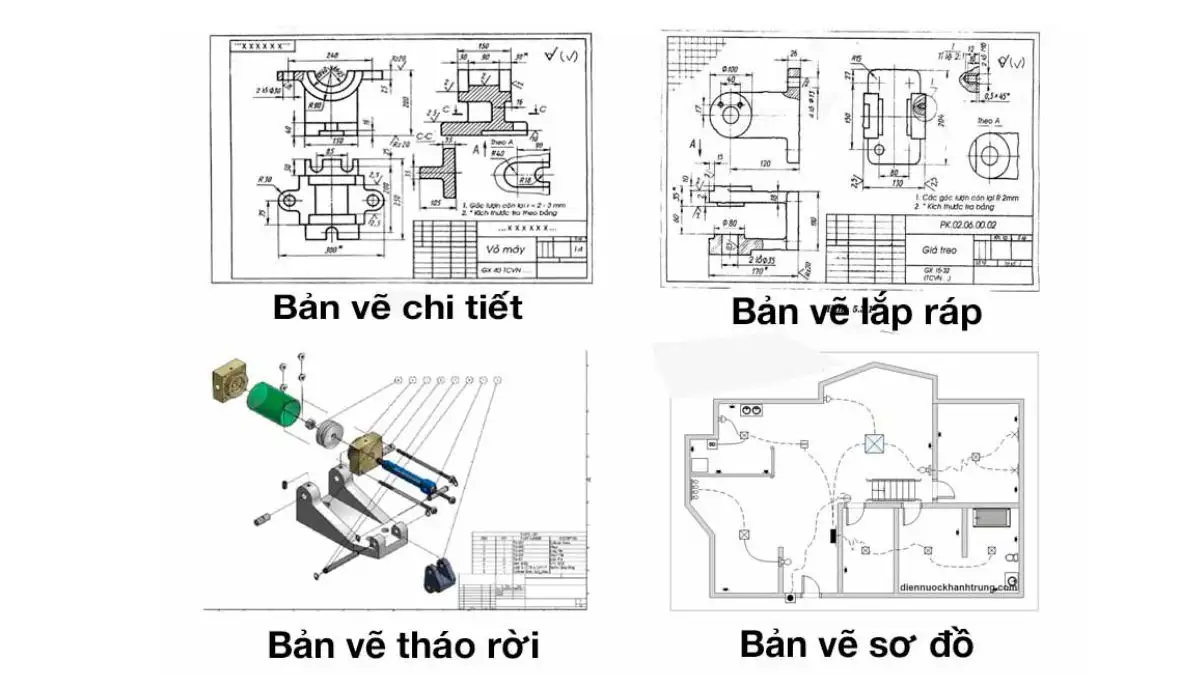

Xác định loại bản vẽ và mục đích sử dụng
Trước hết, bạn cần xác định bản vẽ đang đọc thuộc loại nào, bởi cách đọc khác nhau tùy theo mục đích sử dụng. Có ba nhóm chính:
-
Bản vẽ tổng thể (General Drawing): thể hiện toàn bộ công trình hoặc sản phẩm, giúp hình dung tổng quan.
-
Bản vẽ lắp (Assembly Drawing): mô tả cách các chi tiết được lắp ráp lại với nhau.
-
Bản vẽ chi tiết (Detail Drawing): tập trung vào từng bộ phận riêng biệt, dùng cho quá trình chế tạo, kiểm tra và sửa chữa.
Khi đã xác định đúng loại bản vẽ, bạn sẽ dễ dàng biết nên tập trung vào phần nào — kích thước, vật liệu, hình chiếu hay ký hiệu kỹ thuật.
Khung tên – phần đầu tiên cần đọc
Khung tên là nơi cung cấp các thông tin quan trọng nhất, thường nằm ở góc dưới bên phải bản vẽ. Nó bao gồm:
-
Tên chi tiết hoặc cụm chi tiết
-
Mã số bản vẽ và tiêu chuẩn áp dụng
-
Vật liệu chế tạo (ví dụ: Thép C45, Inox 304, Nhôm 6061, Đồng đỏ…)
-
Tỷ lệ bản vẽ (1:1, 1:2, 2:1…)
-
Tên người thiết kế, người kiểm tra, người phê duyệt
-
Ngày lập bản vẽ và phiên bản cập nhật
Đọc phần này trước giúp bạn nắm được toàn bộ “danh tính” của bản vẽ – giống như đọc bìa hồ sơ kỹ thuật trước khi đi vào nội dung chi tiết. Đặc biệt, vật liệu và tỷ lệ bản vẽ sẽ ảnh hưởng trực tiếp đến quá trình gia công, lắp ráp hay kiểm tra sau này.
Quan sát tổng thể và nhận diện hình chiếu
Khi đã biết bản vẽ nói về chi tiết nào, bước tiếp theo là quan sát toàn bộ bố cục để hình dung được hình dạng ba chiều của vật thể. Một bản vẽ chi tiết thường bao gồm:
-
Hình chiếu đứng: thể hiện chiều cao và chiều rộng của vật thể.
-
Hình chiếu bằng: mô tả chiều rộng và chiều sâu.
-
Hình chiếu cạnh: cho thấy chiều cao và chiều sâu.
Ngoài ra, các bản vẽ phức tạp có thể kèm hình cắt hoặc mặt cắt phụ để thể hiện cấu trúc bên trong vật thể mà hình chiếu ngoài không thể hiện được.
Khi đọc, nên tuân theo thứ tự tiêu chuẩn: hình chiếu đứng → hình chiếu bằng → hình chiếu cạnh, vì đây là quy ước chung trong vẽ kỹ thuật quốc tế (theo tiêu chuẩn ISO hoặc TCVN).
Nếu có phần mô tả 3D hoặc bản vẽ phối cảnh, bạn nên quan sát thêm để hình dung tổng thể chính xác nhất.
Đọc kích thước và dung sai
Kích thước là “trái tim” của bản vẽ chi tiết. Người đọc cần phân biệt rõ:
-
Kích thước tổng thể: chiều dài, rộng, cao, đường kính ngoài.
-
Kích thước cục bộ: đường kính lỗ, rãnh, bậc, khe, bo tròn, vát mép.
-
Dung sai kích thước: giới hạn sai lệch cho phép (ví dụ: ±0,02 mm).
-
Đơn vị đo: hầu hết theo milimét (mm).
Ví dụ, một chi tiết ghi “50 ±0.02 mm” nghĩa là kích thước có thể nằm trong khoảng 49.98 – 50.02 mm. Sai số tuy nhỏ nhưng nếu sai vượt dung sai, chi tiết có thể không lắp được, ảnh hưởng đến toàn bộ sản phẩm.
Khi đọc phần này, cần chú ý các ký hiệu Ø (đường kính), R (bán kính), ↧ (chiều sâu) và ⊥ (vuông góc) – đó là ngôn ngữ chung thể hiện mối quan hệ không gian giữa các phần của chi tiết.
Hiểu rõ vật liệu và phương pháp gia công
Mỗi vật liệu yêu cầu phương pháp gia công khác nhau. Bản vẽ chi tiết thường ghi rõ loại vật liệu và yêu cầu kỹ thuật đặc biệt. Ví dụ:
-
Thép C45: dùng trong chi tiết chịu lực, có thể nhiệt luyện để tăng độ cứng.
-
Nhôm 6061: nhẹ, bền, dùng cho chi tiết khung hoặc vỏ máy.
-
Gang xám: chịu tải tốt nhưng giòn, dùng cho vỏ hộp, đế máy.
-
Nhựa kỹ thuật (ABS, POM, PC): dùng trong chi tiết cách điện hoặc chống mài mòn.
Một số bản vẽ có thêm phần xử lý bề mặt như:
-
Tôi, ram, thấm carbon để tăng độ cứng.
-
Mạ kẽm, mạ niken, sơn tĩnh điện chống gỉ.
-
Anod hóa nhôm để tăng tính thẩm mỹ và độ bền.
Phần vật liệu giúp người đọc dự đoán quy trình sản xuất – tiện, phay, khoan hay đúc – từ đó hiểu rõ ý đồ thiết kế và độ chính xác cần đạt.
Phân tích ký hiệu kỹ thuật, dung sai và độ nhám
Khi đọc sâu bản vẽ chi tiết, người kỹ thuật phải hiểu rõ hệ thống ký hiệu:
-
Ký hiệu dung sai lắp ghép: H7/g6, H8/f7… biểu thị kiểu lắp (chặt, lỏng, trung bình).
-
Ký hiệu độ nhám bề mặt (Ra): chỉ độ mịn sau gia công (ví dụ: Ra = 1.6 µm).
-
Ký hiệu xử lý nhiệt, phủ bề mặt hoặc sơn bảo vệ.
Các thông tin này giúp người đọc biết được yêu cầu chính xác đến đâu. Trong sản xuất hàng không hay khuôn mẫu, sai số 0.005 mm cũng là một vấn đề lớn.
Ngoài ra, việc nắm rõ độ nhám và dung sai còn giúp chọn phương pháp đo kiểm phù hợp: panme, đồng hồ so, hoặc máy đo tọa độ CMM.
Đọc phần ghi chú và yêu cầu kỹ thuật cuối bản vẽ
Phần ghi chú thường nằm ở góc hoặc mép bản vẽ, chứa những thông tin rất quan trọng nhưng dễ bị bỏ qua, chẳng hạn:
-
“Không được sơn phủ mặt này.”
-
“Gia công theo tiêu chuẩn ISO 2768-mK.”
-
“Không được hàn hoặc khoan thêm lỗ.”
-
“Tất cả cạnh được vát 0.5 mm.”
Đây là những chỉ dẫn giúp đảm bảo chi tiết đạt đúng tiêu chuẩn thiết kế và hoạt động ổn định trong cụm lắp ráp.
Hình dung chi tiết hoàn chỉnh và kiểm tra lại
Sau khi đọc toàn bộ, người kỹ thuật cần hình dung chi tiết 3D hoàn chỉnh trong đầu.
Hãy kiểm tra lại:
-
Hình chiếu có khớp nhau không?
-
Kích thước có mâu thuẫn không?
-
Dung sai, vật liệu và xử lý có phù hợp không?
Đối với các bản vẽ hiện đại, có thể mở file 3D (SolidWorks, NX, Inventor) để xem toàn bộ chi tiết xoay quanh, từ đó hiểu rõ ý đồ thiết kế hơn.
Ứng dụng thực tế trong từng lĩnh vực
Trong cơ khí, việc đọc bản vẽ chi tiết là bước đầu tiên của quy trình sản xuất. Thợ tiện, thợ phay hoặc kỹ sư CNC đều dựa vào đó để lập trình máy.
Trong xây dựng, bản vẽ chi tiết giúp nhận biết cấu kiện thép, bê tông, móng, dầm hoặc chi tiết nối.
Trong điện – điện tử, nó thể hiện mối nối, vị trí linh kiện, kích thước mạch in (PCB).
Còn trong kiến trúc, bản vẽ chi tiết thể hiện độ dày tường, cửa, lan can, cầu thang hay trần.
Dù ở ngành nào, kỹ năng đọc hiểu bản vẽ chi tiết luôn là chìa khóa để hiện thực hóa thiết kế thành sản phẩm thực tế.
Kinh nghiệm thực tế giúp đọc bản vẽ nhanh và chính xác
-
Luôn đọc khung tên trước khi xem nội dung.
-
Đọc tổng thể trước, chi tiết sau.
-
Khi gặp hình cắt phức tạp, nên dùng mô hình 3D hoặc mô phỏng CAD.
-
Đánh dấu lại kích thước quan trọng để tránh nhầm.
-
Đối chiếu với bản vẽ lắp hoặc bản tổng thể để hiểu vị trí chi tiết trong hệ thống.
Những kỹ sư giỏi có thể chỉ cần vài phút để nắm bắt toàn bộ bản vẽ chi tiết, bởi họ đọc theo tư duy không gian và logic kỹ thuật, chứ không chỉ nhìn vào các con số.
Các lỗi phổ biến khi đọc bản vẽ
-
Bỏ qua khung tên và đọc nhầm tỷ lệ.
-
Hiểu sai hướng chiếu, nhìn vật thể ngược.
-
Không để ý dung sai khiến sản phẩm không lắp được.
-
Bỏ qua ghi chú kỹ thuật quan trọng.
-
Không kiểm tra đơn vị đo (mm, inch, cm).
Những lỗi này thường xảy ra với người mới, đặc biệt khi đọc bản vẽ quốc tế có tiêu chuẩn khác nhau (ISO, ANSI, DIN, JIS…).
